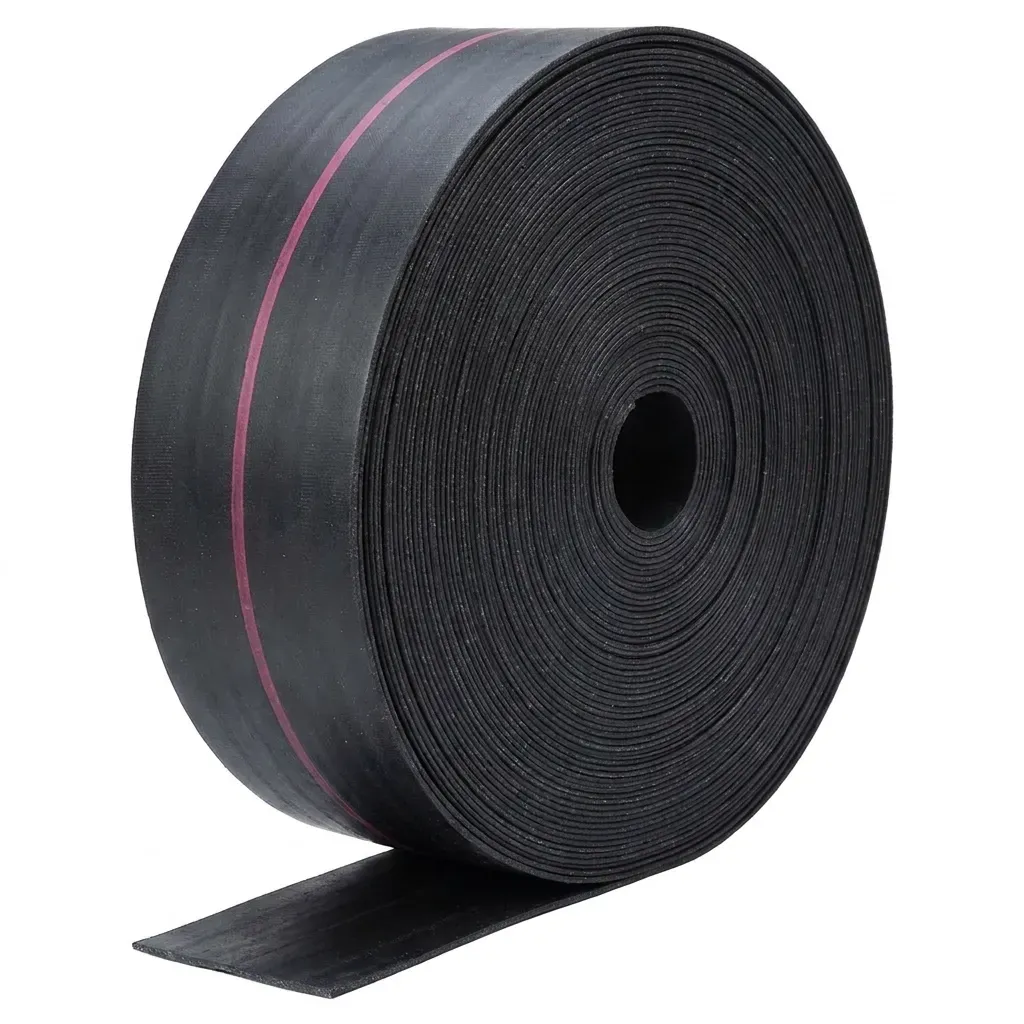

Ремни плоские приводные резинотканевые. ГОСТ 23831-79

1. Что представляет и где применяется

Плоский приводной ремень передаёт вращение между шкивами силой трения — в отличие от клинового, работает всей шириной, а не боковыми гранями. Внутри у него тканевый каркас нарезной конструкции: несколько прокладок, между ними резиновые прослойки. Снаружи ремень может быть с резиновыми обкладками с одной или двух сторон, а может и вовсе без них — открытая ткань работает как рабочая поверхность.

По стандарту ремни выпускают трёх видов:

• общего назначения — от −25 до +60 °C;
• морозостойкие — от −45 до +60 °C, обязательно с наружными обкладками из резины класса М;
• антистатические — от −25 до +60 °C, обкладки из резины класса Б (для работы в помещениях, где недопустимы разряды).

Каркас делают из тканей с комбинированными нитями (полиэфир с хлопком) или из синтетических нитей; номинальная прочность прокладки — 55, 150, 200 или 300 Н/мм ширины. От неё зависит, сколько прокладок ставится в ремень и какую нагрузку он держит.

Ремни этого стандарта идут в плоскоремённые передачи, на нории зерноочистительных агрегатов, транспортеры рядковых жаток и как тяговые элементы. Исполнение под тропики — по ГОСТ 15152.

Поставка: ремни отгружаем погонными метрами; ходовые ширины держим в Казани, редкие везём с заводов. Ремень можно состыковать в бесконечный — под конкретную передачу.

2. Пример условного обозначения с расшифровкой

Ремень плоский 800-8-БКНЛ-65-0-0 ГОСТ 23831-79 — позиция из нашего каталога

• Ремень плоский — наименование изделия;
• 800 — ширина, мм;
• 8 — количество тканевых прокладок в каркасе;
• БКНЛ-65 — ткань каркаса;
• 0-0 — толщины рабочей и нерабочей обкладок: нули означают, что обкладок нет, ремень идёт без них;
• ГОСТ 23831-79 — стандарт.

Отгружается погонными метрами.

В стандарте обозначение подробнее, вид ремня стоит первым: Ремень М-200-3-БКНЛ-65-3,0-1,0-М ГОСТ 23831-79 — морозостойкий, ширина 200 мм, три прокладки, ткань БКНЛ-65, обкладки 3,0 и 1,0 мм, класс резины М. Если обкладка одна, указывают одну толщину: Ремень 150-4-ТА-150-2,0-М ГОСТ 23831-79.

3. Основные технические характеристики

Прочность прокладки и допускаемая нагрузка (табл. 5 и 6 стандарта):

Прочность прокладки, Н/мм ширины	Допускаемая рабочая нагрузка, Н/мм, для приводов	То же для тяговых элементов
55	3,0	5,5
150	10,0	15,0
200	13,0	20,0
300	20,0	30,0

Рабочую нагрузку всего ремня считают так: допустимая нагрузка одной прокладки умножается на ширину ремня и на число прокладок.

Ширина и число прокладок (табл. 1 стандарта) — связаны через прочность прокладки:

Ширина ремня, мм	Прокладок при прочности 55 Н/мм	при 150 Н/мм	при 200 Н/мм	при 300 Н/мм
20 … 40	3–5	—	—	—
50 … 75	3–5	—	3–4	3
80 … 112	3–6	3–4	3–4	—
125 … 175	3–6	3–4	3–4	—
180 … 250	3–6	3–4	3–4	3
280 … 350	3–6	3–4	3–6	3
355 … 450	3–6	3–5	3–6	—
500 … 600	3–6	3–5	3–6	—
700 … 1000	3–6	3–5	3–6	3–4 или 3–6
1100 … 1200	3–6	3–6	3–6	3–6

Ширины, взятые в скобки в стандарте (30, 60, 70, 75, 85, 115, 120, 150, 175, 225, 275, 300, 350, 375, 550, 600, 850, 1050), сохранились для машин, которые уже в работе, — в новых передачах их не проектируют.

Предельные отклонения по ширине (табл. 2 стандарта):

Ширина ремня, мм	Отклонение
до 63	±2,0 мм
63 … 125	±3,0 мм
125 … 250	±4,0 мм
250 … 750	±5,0 мм
750 … 1200	±1,5 % от ширины

Длина конечных ремней (табл. 3 стандарта): шириной до 90 мм — не короче 8 м, от 90 до 250 мм — не короче 20 м, шире 250 мм — не короче 30 м.

Показатели ремня (табл. 7 стандарта): относительное удлинение по основе при нагрузке 10 % номинальной прочности — не более 3,3–4,0 % (норма зависит от ткани и категории ремня В или К); прочность связи при расслоении — от 3,0 Н/мм между обкладкой и каркасом до 4,0 Н/мм между прокладками с резиновыми прослойками. Для ремней норий, работающих на предприятиях по хранению и переработке зерна, отдельно нормируется поверхностное электрическое сопротивление.

Резины наружных обкладок (табл. 8 стандарта):

Показатель	Класс Б	Класс М	Класс С
Условная прочность при растяжении, МПа, не менее	19,6	14,7	10,0
Коэффициент морозостойкости при −50 °C, не менее	—	0,2	—
Потери объёма при истирании, мм³, не более	160	150	200

Категория В — это резины Б и М, категория К — Б, М и С. Для обкладок антистатических ремней дополнительно нормируется удельное объёмное электрическое сопротивление.

Внешний вид (п. 2.15 стандарта): на поверхности не должно быть срывов обкладки, непромазанных участков ткани, трещин и пузырей; прокладки не должны расслаиваться, а их ширина — расходиться с шириной ремня по длине. Внешних прокладок с двумя стыками не делают: стык допускается один и идёт наискось — от 45° до 70° к оси ремня.

Маркировка и упаковка (разд. 5 стандарта): ярлык крепят на внешний конец рулона, в нём, где указаны изготовитель, ширина, толщина и класс обкладки, число прокладок, ткань, длина, дата выпуска, номер стандарта и штамп ОТК. На морозостойких дополнительно пишут «Морозостойкий», на антистатических — «Антистатический». Конечные ремни сворачивают в рулон и перевязывают тканевой лентой; на ярлыке ставят знак «Крюками не брать».

Транспортирование и хранение (разд. 5 стандарта): перевозят в крытых транспортных средствах (по городу допускается в открытых). Хранят на настилах при температуре от −5 до +30 °C, влажности не выше 80 % и не ближе метра от нагревательных приборов; ремни не должны деформироваться и контактировать с веществами, разрушающими резину и ткань. Под навесом на поддонах допускается держать не больше 30 суток.

Гарантии изготовителя (разд. 6 стандарта): гарантийный срок хранения — 12 месяцев со дня изготовления. Гарантийная наработка считается с момента пуска ремня в работу и различается по назначению: транспортеры рядковых жаток — 200 ч, нории зерноочистительных агрегатов — 1000 ч, нории на зерноперерабатывающих предприятиях — 12 мес, тяговые элементы плоскоремённых передач из комбинированных нитей — 4,5 мес, тяговые элементы листопрокатных станов — 8 мес, привод подвагонных генераторов — 10 000 км.

Номенклатура Новопромтехно по этому стандарту — 98 позиций, отгрузка за погонный метр:

• вид — общий (общего назначения) у всех позиций, интервал −25 … +60 °C;
• ткань каркаса — БКНЛ-65 у всех позиций, обкладок нет (в каталоге это записано как 0-0);
• ширина — от 40 до 800 мм (ходовые: 100, 150, 200, 250, 300, 400, 500 мм);
• число тканевых прокладок — от 3 до 8;
• толщина ремня в сборе — от 3 до 8 мм; вес одного погонного метра — от 0,8 до 4,1 кг в зависимости от ширины и числа прокладок.
